方案背景
隨著經濟的不斷發展，各產業園區內人員、車輛繁多，交通管理和安全成為了一個重要問題，封閉化管理被不斷引入。傳統的人工巡邏和監控手段已經無法滿足園區對人員、車輛實時監管和預警的需求。
推動物聯網、大數據、云計算、人工智能（AI）、5G等新一代信息技術與園區安全風險管控深度融合，推進園區安全風險管控信息化、數字化、網絡化、智能化，對于高效推動化工行業和化工園區質量變革、效率變革、動力變革，具有重要意義。
為持續推進智慧園區發展，全面提升安全生產管理水平，保障人身安全健康，實現智慧化園區建設。新銳科創依據《化工園區安全風險排查治理導則（試行）》和《危險化學品企業安全風險隱患排查治理導則》（應急〔2019〕78號）、《化工園區安全風險評估表》、《化工園區安全整治提升“十有兩禁”釋義》、《“工業互聯網+安全生產”行動計劃（2021—2023 年）》、《“工業互聯網+危化安全生產”試點建設方案》和《化工園區和危化企業安全風險智能化管控平臺建設指南（試行)》等要求，以及化工園區現狀，推出園區封閉化管理人員車輛定位管理系統解決方案。
需求分析
園區封閉化管理的需求主要包括以下幾個方面：
1、安全保障：封閉化管理可以有效控制園區出入口，限制非法人員和車輛的進入，提高園區內部的安全性。通過設置門禁系統、監控設備等措施，可以及時發現并阻止?jié)撛诘陌踩{，并保護園區內人員和財產安全。
2、交通流控制：封閉化管理可以有效控制園區內的交通流量，避免交通擁堵和混亂。通過合理劃定車輛通行區域和規定通行時間，可以優化交通流動，減少交通事故的發生，提高園區內部交通的效率。
3、環境整潔：封閉化管理有助于維護園區的環境整潔和美觀。由于只有經過授權或特定條件下的人員和車輛可以進入園區，可以有效控制園區內的垃圾、污染和破壞行為，確保園區環境的清潔和良好形象。
4、資源配置和利用：封閉化管理有助于優化園區內的資源配置和利用。通過對進出園區的人員和車輛進行管理，可以更好地控制園區內的資源使用情況，合理分配停車位、設施設備等資源，提高資源利用效率。
5、管理效率提升：封閉化管理可以提升園區管理的效率和便捷性。只有經過授權的人員和車輛才能進入園區，減少了不必要的人員核驗和安全檢查工作，縮短了出入園區的時間，提高了管理效率。
方案概述
園區人車定位管理系統采用新銳科創自主研發的北斗RTK定位技術，利用物聯網、云計算、大數據等技術，對園區內的車輛進行全天候?qū)崟r(shí)監控和管理，實現園區人員及車輛高精度定位，實時精確地定位訪客人員及車輛位置，將人員、車輛位置信息，報警信息等顯示在園區控制中心監控大屏。
首先，通過在車輛上安裝傳感器和設備，可以獲取車輛的位置、速度、行駛軌跡等信息。這些信息被傳輸?shù)皆破脚_(tái)進行處理和分析，并與地理信息系統（GIS）相結合，形成一個完整的車輛監控系統。
該系統不僅可以提供實時的車輛定位和軌跡回放功能，還可以對車輛進行異常行為和違規操作的檢測，如超速、闖紅燈等，及時向相關部門發出預警通知，以便采取相應的措施。
方案架構

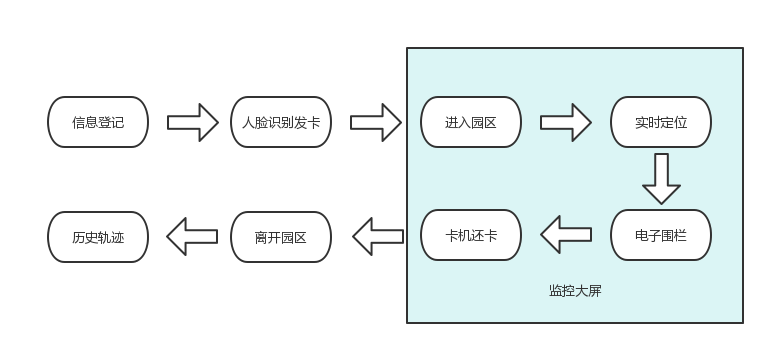

1、來訪人員/車輛進出園區業務流程
人員/車輛進入園區前，提前登記相關信息，到達園區入口處通過人臉識別發卡機自動發卡，車載定位標簽通過人員發放，獲取定位標簽；
定位標簽是定位人員車輛的主要設備，能夠精確接收北斗、GPS發送的信號，實時傳回控制中心，實現實時定位；
人員和車輛進入園區之后，標簽相關位置信息會上傳到服務器，在監控大片展示相應位置情況；
通過定位標簽的位置數據，結合園區劃定的電子圍欄，監管訪客及車輛在規定位置及路段行走或行駛；
車輛離開園區，出口處發卡機換卡，鑒定合法后即可離開園區。
2、園區人車定位管理系統架構拓?fù)鋱D如下所示：
RTK差分基站：部署在相對高的位置，接收北斗衛星信號，通過4G網絡傳輸?shù)讲罘址?wù)器；
北斗高精度定位卡/車載定位儀：接收北斗衛星導航系統經緯度數據，通過4G與差分服務器相連，獲取差分?jǐn)?shù)據信息，在卡片結算出位置信息，通過4G網絡將位置信息回傳到服務器；
服務器：通過位置數據信息及地圖信息，將人員位置在地圖上展示出來，并提供基于位置信息的相關應用服務；
PC后臺：在后臺查詢?cè)敿?xì)位置及信息，以及系統后臺管理。
系統功能
1、GIS數據展示及分析
通過豐富的圖形化及三維可視化，實現對于園區內部外來人員、車輛在園區全覆蓋式的實時定位、實時報警事件展示，保障人員安全。全場數據的全面可視化展示，為安保人員提供直觀展示，為領導或者來訪參觀者展現良好的園區形象。
2、人員實時位置跟蹤
系統界面支持3D地圖，支持縮放、分層等查看方式；分場景、分樓層、以不同形式或顏色展示外來承包商人員和外來訪客人員。戶外區域精度達到1-3米延時不超過5秒，點擊員工圖標可展示其相關信息。
3、歷史軌跡查詢
可查看某個人員在某個時間段內的活動軌跡。可根據項目情況設置數據存放期限，系統默認保存1年軌跡數據，數據保存時間期限可調。
4、電子圍欄
園區可根據內部企業情況自由設置報警類型，例如滯留、闖入、越界、靜置、超時等報警類型。可以設定生效時間和范圍，在系統內園區電子地圖上可快速完成電子圍欄圈定。
5、風險預警
超員報警：一旦某區域內人數超過限定人數發生報警，超員人數、限制區域可根據企業自身需求自定義設置；
靜止報警：當外來人員在危險區域內一段時間不移動，自動報警, 提示值守人員迅速查明情況。報警伴有聲音報警，報警位置應能夠在地圖上顯示，并與附近的視頻監控聯動，可調出報警區域的監控畫面。限制人員、靜止時長、限制區域可根據企業需求自定義設置；
越界報警：規范承包商作業人員及外來訪客的活動禁止區域，一旦擅自離崗、串崗，立即自動報警。限制人員、限制區域可根據企業需求自定義設置；
最少人員報警：主要針對重點崗位、中控制、消防室、值班室等崗位區域，當有人員脫崗時，系統自動報警提示管控區域缺員；
滯留報警：重點區域、重大危險源區域，不允許人員長時間滯留。當人員進入重點管控區域超過一定時間，系統自動報警，可提醒人員離開該管控區域。
6、智能應急救援
當園區人員遇到緊急情況時，可按下隨身攜帶的定位識別卡上的的報警按鈕，系統會將人員報警信息第一時間發送到中控中心，并通過手機短信形式發送給部門負責人及安保人員，及時前往報警地點進行救助。并可通過視頻聯動功能查看報警地實時監控信息。
7、視頻監控聯動
系統接口支持主流視頻品牌，系統接受到報警后，可直接查看器報警位置附近的監控信息，及時掌控事發地點狀況，做出下一步工作批示。也可在實時定位界面直接點擊查看監控視頻信息。
8、設備故障自檢及低電報警
設備發生斷電、斷網等故障情況時，會自動檢索并發送故障信息到管理中心，便于工作人員技術排查故障，完成設備維修。降低設備維護工作量。也可查看設備的在線/離線狀態，實時監測識別卡的電量狀態。
系統中可監控人員識別卡電量、故障情況，電量低的情況下可提醒員工對定位卡進行充電。
9、應急演練功能
在人員定位系統電子地圖中標注應急集合點、當企業有消防演習或者發生事故時，能夠第一時間統計從園區內撤離的人數情況。
可視化：利用電子地圖呈現事故點及撤離范圍、安全島區域。記錄參與演練的每一個現場人員的實時位置、疏散路徑、并聯動視頻畫面。
人數清點：實時統計事故點撤離人員總數、撤出事故點但未到達安全島的人數、以及到達安全島的人數、撤離時間，幫助管理層全面了解演練效果。
演練報告：自動生成演練報告，查看人員疏散結果，進行疏散效率分析。為演練預案修訂、演練評估、演練培訓提供數據支撐。
10、最終位置查詢
可查看某段時間內（事故發生前），某一時刻在線人員所在的位置，為事故后制定合理有效的應急救援方案提供數據支撐。
11、賬戶權限管理
系統后臺支持角色管理，自助配置管理員/訪客賬戶，賬戶功能菜單權限靈活設置。實現對各功能的增、刪、改、查、操作權限劃分，可以細分至每一個功能的按鈕權限。同時具備臨時訪客功能，用于上級領導等臨時人員視察、檢查等情況，臨時訪客功能具備便捷性，具有獨立的歷史記錄，便于查詢。
12、豐富的數據接口及系統二次開發
系統預留豐富的API接口，可與門禁系統對接，同時也可于其它的安全管理平臺對接。系統也可對接安監局二級平臺；包含人員出入信息，分布區域信息，各類報警信息等。
同時系統可根據企業具體需求進行二次開發，可將多個園區的定位系統集中整合在一個統一的平臺上，方便園區統一化管理。
硬件設備

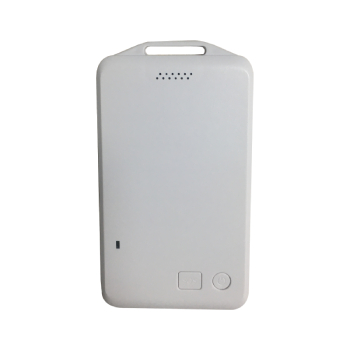

人員識別卡
具備人員定位、SOS一鍵報警、低電語音報警、下發指令TTS語音報警、震動提示、門禁消費卡一卡通等功能的防爆人員定位識別卡。
人臉識別發卡機
集人臉識別、發卡、考勤打卡、身份綁定、集中充電等功能于一體的智能發卡機充電柜。

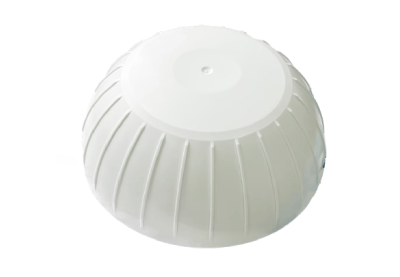

一體化差分基站
可同時接收多衛星系統多頻率信號，全面支持北斗三號衛星新信號體制，支持RTCM3.x 原始觀測量輸出、毫米級GNSS解算精度、算法，內置加速度+傾角傳感器。
方案價值
通過建設園區人車定位管理系統的硬件、驅動及軟件應用，能夠有效提升園區內交通管理的效率，降低交通事故和違規行為的發生概率，保障了園區內人員、車輛的安全。系統具備擴展接口，可以為后續的其它工作體系建設，提供可靠的定位數據和決策支持，幫助園區更好地優化交通流動和資源配置，提升園區整體運營水平。
新銳科創專注于高精度定位軟硬件產品研發及生產，致力于為行業合作伙伴提供高效且精準的室內外定位系統解決方案。咨詢電話：4006688252，微信：xrkc2023
